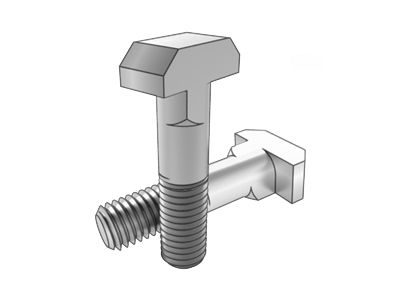

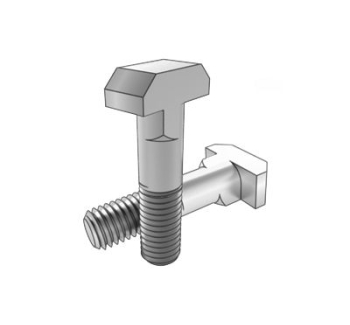

DIN188 T型双接头螺栓 T-head bolts with double nip 　　

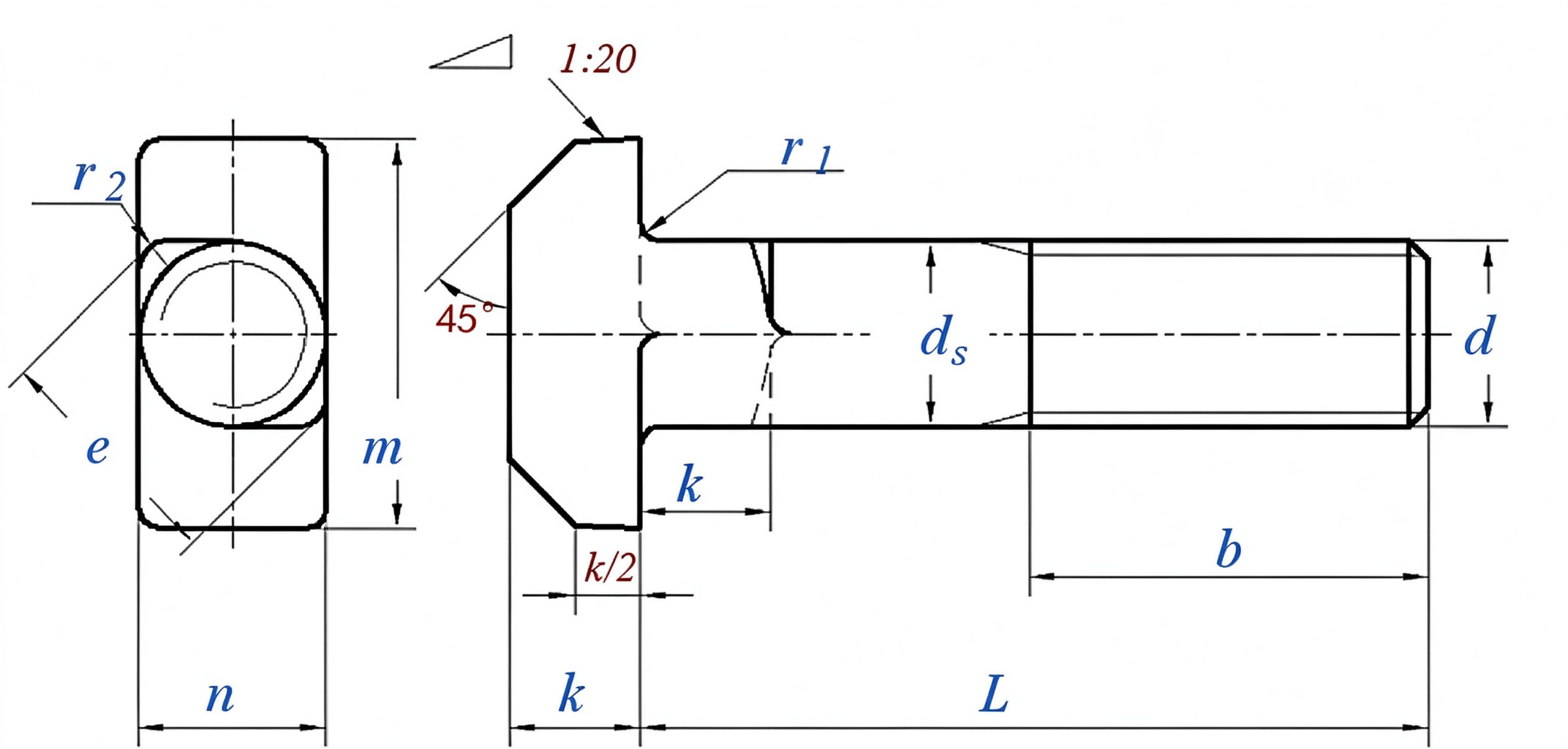

图片关键词

螺纹尺寸
d

P		螺距
b		参考	L≤120
			120＜L≤200
			L＞200
d_s		公称
		最大值
		最小值
e ^④		最小值
k		公称
		最大值
		最小值
n		公称
		最大值
		最小值
m		公称
		最大值
		最小值
r₁		≈
r₂ ^①		最大值

1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5	5.5	6	6	6
22	26	30	38	46	54	66	78	/	/	/	/	/	/
28	32	36	44	52	60	72	84	96	108	124	130	156	172
/	/	49	57	65	73	85	97	109	121	137	143	169	185
8	10	12	16	20	24	30	36	42	48	56	64	72	80
8.58	10.58	12.7	16.7	20.84	24.84	30.84	37	43	49	57.2	65.2	73.2	81.2
7.42	9.42	11.3	15.3	19.16	23.16	29.16	35	41	47	54.8	62.8	70.8	78.8
9.24	11.81	14.17	19.32	24.33	29.48	37.20	44.57	52.29	60.00	69.96	80.25	90.55	100.85
5.5	7	8	10.5	13	15	19	23	26	30	35	40	45	50
5.9	7.45	8.75	11.4	13.9	15.9	20	24	27	31	36.25	41.25	46.25	51.25
5.1	6.55	7.25	9.6	12.1	14.1	18	22	25	29	33.75	38.75	43.75	48.75
8	10	12	16	20	24	30	36	42	48	56	64	72	80
8.75	10.75	12.9	16.9	21	25	31	37.25	43.25	49.25	57.5	65.5	73.5	81.5
7.25	9.25	11.1	15.1	19	23	29	34.75	40.75	46.75	54.5	62.5	70.5	78.5
18	21	26	30	36	43	54	66	80	88	102	115	128	140
18.9	22	27	31	37.25	44.25	55.5	67.5	81.5	89.75	103.75	116.75	130	142
17.1	20	25	29	34.75	41.75	52.5	64.5	78.5	86.25	100.25	113.25	126	138
0.5	0.5	1.0	1.0	1.0	1.6	1.6	2	2	2	3	3	4	4
1.2	1.5	1.8	2.4	3.0	3.6	4.5	5.4	6.3	7.2	8.4	9.6	10.8	12.0

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

-

-

-

-

-

螺纹长度b

-

-

-

-

-

-

-

-

-

-

-

-

-

-

①,r2. max.= 0.15 x d
②,根据制造商的选择，根据DIN EN ISO 4753的带螺纹的锥形末端（CH）或倒圆末端（RN）。
③,a)材料：钢
b)机械性能：强度等级（材料） ≤M39：4.6级，> M39按协议；标准DIN EN ISO 4759-1
④,e(min)=n(min) x 1.41 - 0.82 x r2 (max)
