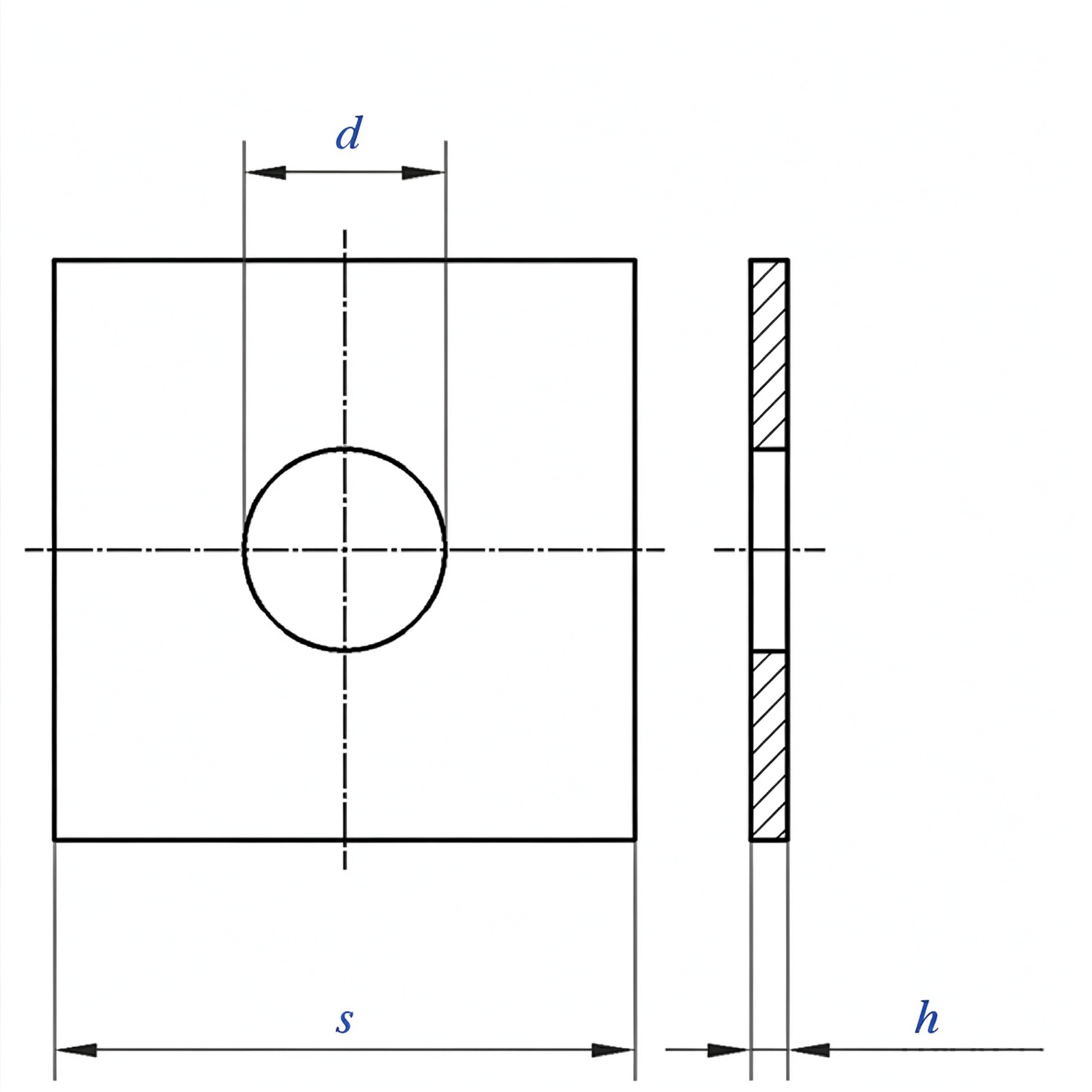

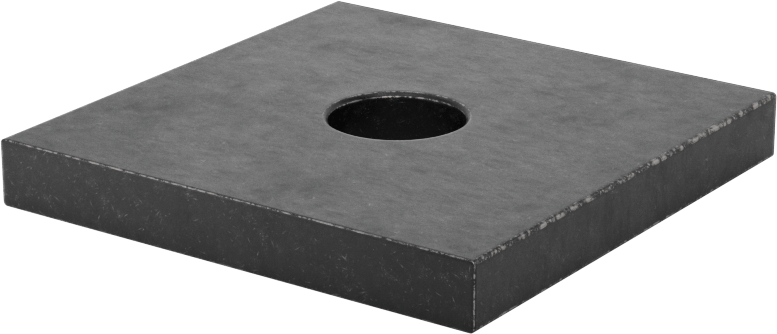

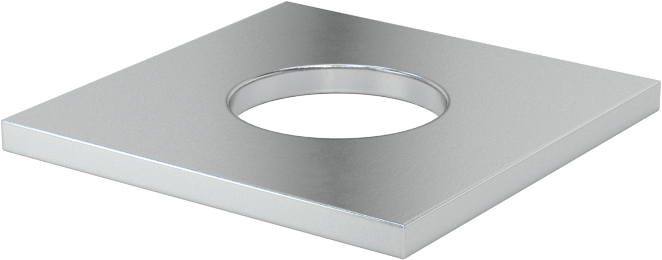

DIN436 方垫圈 square washers
| 适用螺纹 | |
| d | 最小值=公称 |
| | 最大值 |
| | s | 最大值=公称 |
| | 最小值 |
| | h | 公称 |
| | 最大值 |
| | 最小值 |
| | 千件重(钢制)≈kg |
| | 11 | 13.5 | 17.5 | 22 | 24 | 26 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 | 56 | | 11.43 | 13.93 | 18.2 | 22.84 | 24.84 | 26.84 | 30.84 | 34 | 37 | 40 | 43 | 46 | 49 | 53.2 | 57.2 | | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 95 | 100 | 110 | 125 | 135 | 140 | 150 | 160 | | 28.7 | 38.4 | 48.4 | 58.1 | 68.1 | 78.1 | 87.8 | 92.8 | 97.8 | 107.8 | 122.5 | 132.5 | 137.5 | 147.5 | 157.5 | | 3 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | | 3.6 | 4.6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 11.2 | 11.2 | | 2.4 | 3.4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 6.8 | 6.8 | 6.8 | 6.8 | 8.8 | 8.8 | | 20.0 | 45.7 | 88.7 | 126 | 209 | 275 | 348 | 385 | 423 | 685 | 895 | 1050 | 1120 | 1600 | 1820 |
|
| 材料 | |
| 机械性能 | 硬度 |
| | 硬度范围 |
| | 公差 | 产品等级 |
| | 标准 |
| | 表面处理 | | 表面粗糙度 | | 验收及包装 |
| | 100 HV | | 100~250 HV10 | | C | | DIN EN ISO 4759-3 | blank
电镀 DIN EN ISO 4042
热浸镀锌 DIN EN ISO 10684
其他表面处理，应由供需双方协议 | | DIN EN ISO 4759-3 | | DIN EN ISO 3269 |
|
